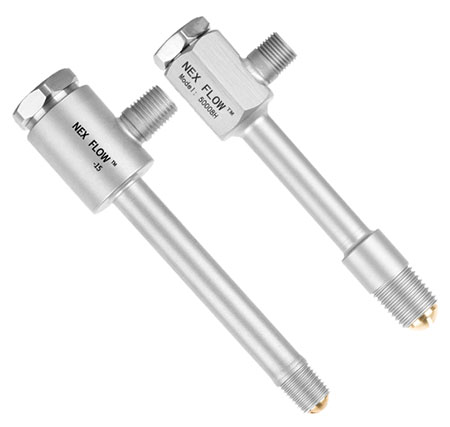

渦流管是一種能方便產生出冷氣流的設備，使用普通壓縮空氣就可正常工作，可瞬間將壓縮空氣分流成冷熱兩股氣流，熱氣端出口處有一個可調旋鈕， 可通過設定冷，熱氣流的比例來調節對應氣流的溫度與流量。其兩端都是螺紋接口，對于某些特殊應用，可通過導管將氣流輸送至其它位置使用或回收。
1. 渦流管的特點：
1.無需用電，僅通入壓縮空氣即可。可以在高溫環境下工作。
2.內部無制冷劑等化學物質，無任何摩擦部件，使用壽命長達10年以上。
3.重量輕，不足300克，使用方便。
4.Nex Flow渦流管整體材質為不銹鋼，其內核心部件渦流發生器的材質為黃銅，其他同類產品普通采用的都是塑膠，長時間使用存在開裂，變碎的可能。
5. Nex Flow渦流管內部所使用的密封O型圈，其材質為氟橡膠，其他同類產品普遍采用的都是丁腈橡膠。
6.免維護，使用中只需注意好氣源的過濾即可，即便氣源潔凈度不夠，或者使用時間過久，內部發生了堵塞，拆開清潔維護也比較容易。
7. 提供5年質保。

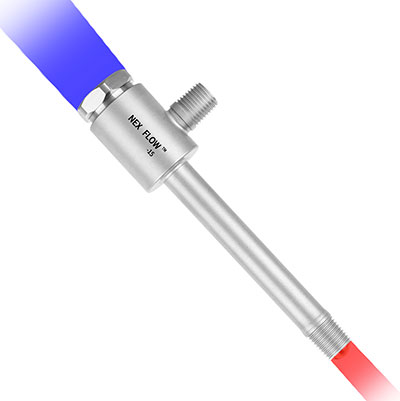

2.渦流制冷管工作原理：
如視頻：壓縮空氣噴射進渦流管后，氣流以高達每分鐘一百萬轉的高速度旋轉著，沿著管內壁流向右端（即熱氣端），一部分氣流通過控制閥流出，剩余的氣流被阻擋后，在原氣流內圈以同樣的轉速反向旋轉并流向左邊（即冷氣端）。在此過程中，兩股氣流會發生熱交換，內環氣流（藍色部分）溫度變得很低，從冷氣端流出，外環氣流（紅色部分）溫度變得很高。熱氣端出氣比例越高， 則渦流管冷氣端氣流的溫度就越低，流量也相應減少。

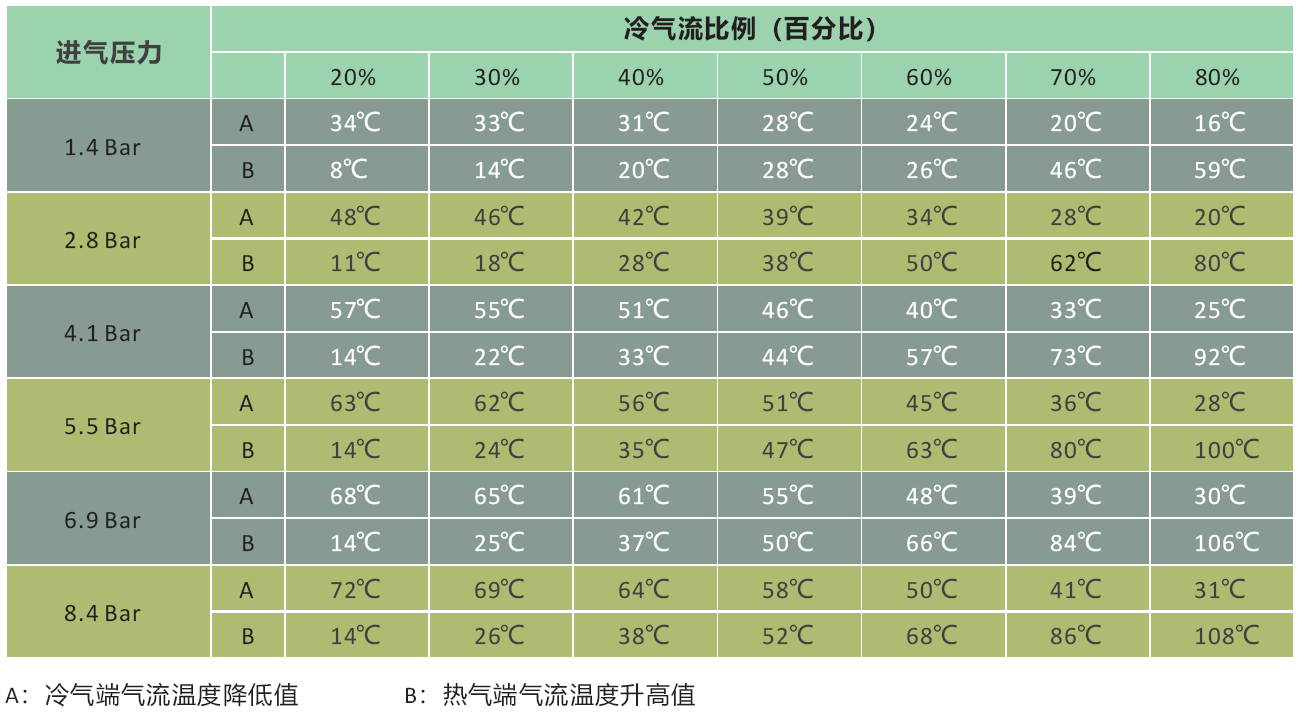

3.渦流管性能參數：
隨著進氣壓力的變化，耗氣量與性能表現也會相應變化，渦流管理想的工作壓力為0.5～1MPa，最低壓力要求為0.14 MPa。當進氣壓力為0.3Mpa及以下時，性能會較低， 冷氣流的溫度及流量大小可通過調節熱氣端閥門調節。熱氣端出氣比例越高，則冷氣端氣流的溫度就越低，流量也相應減少，一般冷氣流量設置為總進氣量的70％，氣流溫度降低30攝氏度，這種情況下效率最優。
4.渦流管型號：

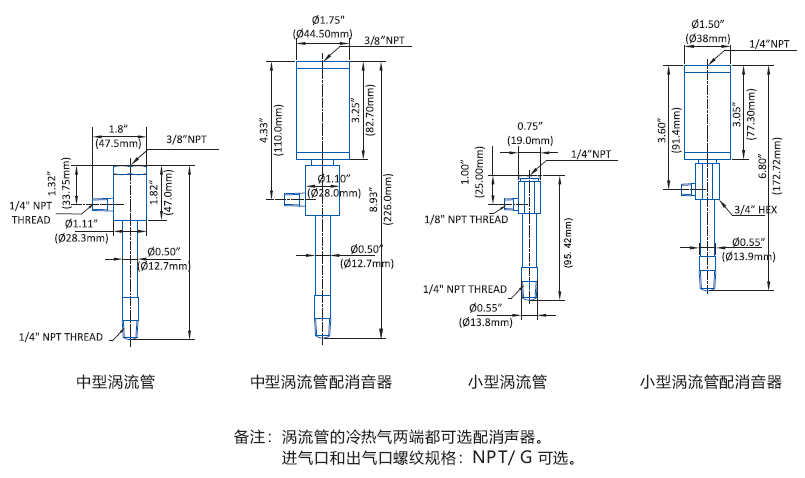

5.渦流管尺寸圖：
6.渦流管應用示意圖：
渦流管冷卻攝像機外殼 渦流管冷卻產品部件
渦流管冷卻傳送帶上的產品 渦流管冷卻相機鏡頭
7. 配件: 萬向軟管，磁性底座，冷氣端消音器等

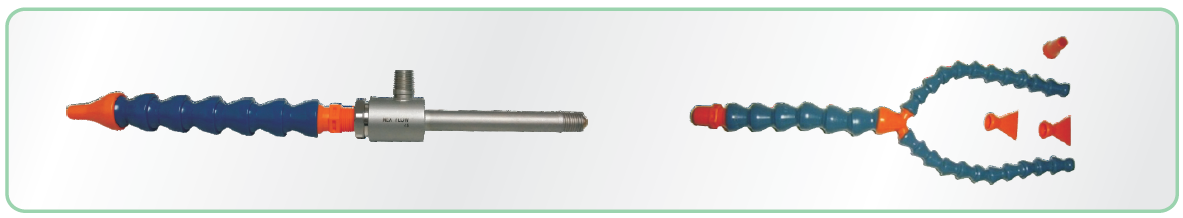

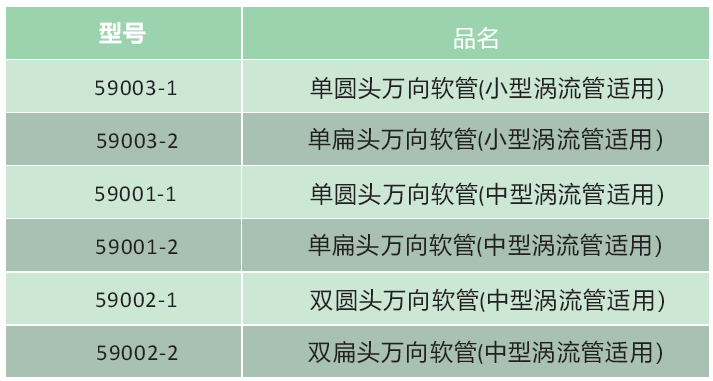

（1） 萬向軟管：
萬向軟管分為單頭萬向軟管和雙頭萬向軟管，密封性良好，可直接接在渦流管冷器端上，通過萬向軟管將冷氣吹向冷卻點，調整好方向后， 萬向軟管會維持住該角度，方便吹掃。

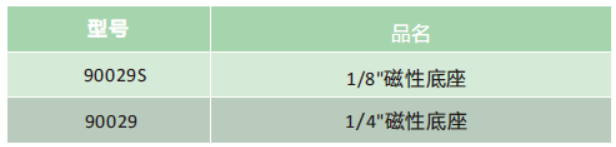

（2）磁性底座：
當使用渦流管時，可使用磁性底座吸在金屬臺面上，方便安裝，并可任意移動。

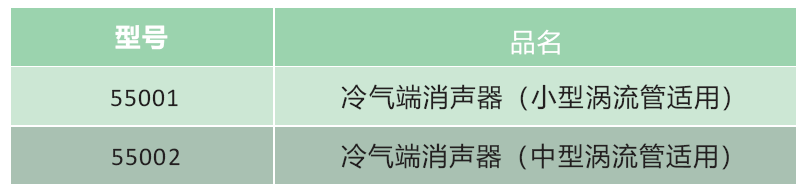

（3）冷氣端消聲器：
更多安裝配件請參見: 安裝配件
8. 產品測試視頻
渦流管冷風溫度測試， 測試型號：50015H
